【大手製造業向け】組立式防音室 Hタイプ〈床有〉

組立式防音室

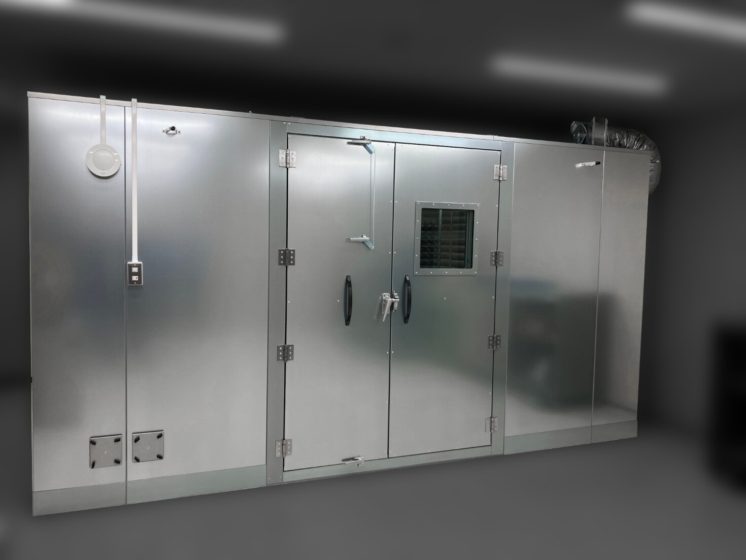

大手製造業のお客様向けに、組立式防音室 Hタイプ〈床有〉を納入しました。
本設備は、鋼製遮音パネルを用いた組立式構造により、遮音性能を確保しながら現地搬入・施工にも対応しやすい構成としたものです。

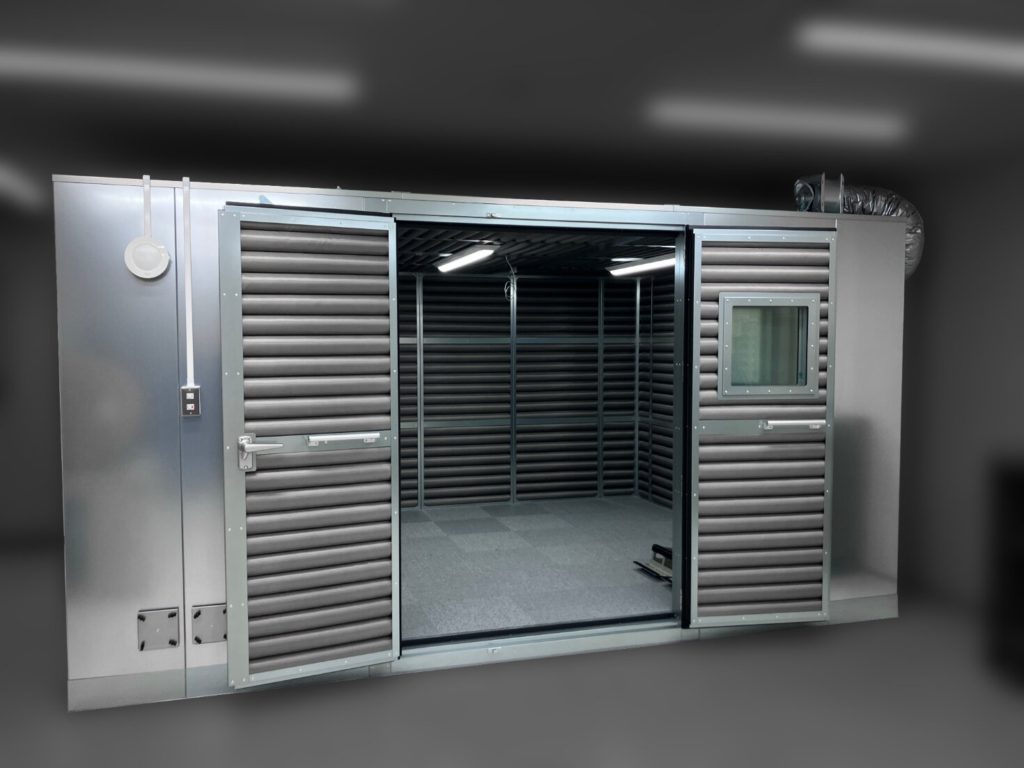

室内は床付きの独立空間として構成し、内装にはGSS、床仕上げにはカーペット貼りを採用しています。さらに、両開きドアによる大きな開口、観察窓、照明、換気ファン、給気・排気サイレンサー、ユーティリティ配管などを備え、実使用を見据えた運用性の高い仕様としています。

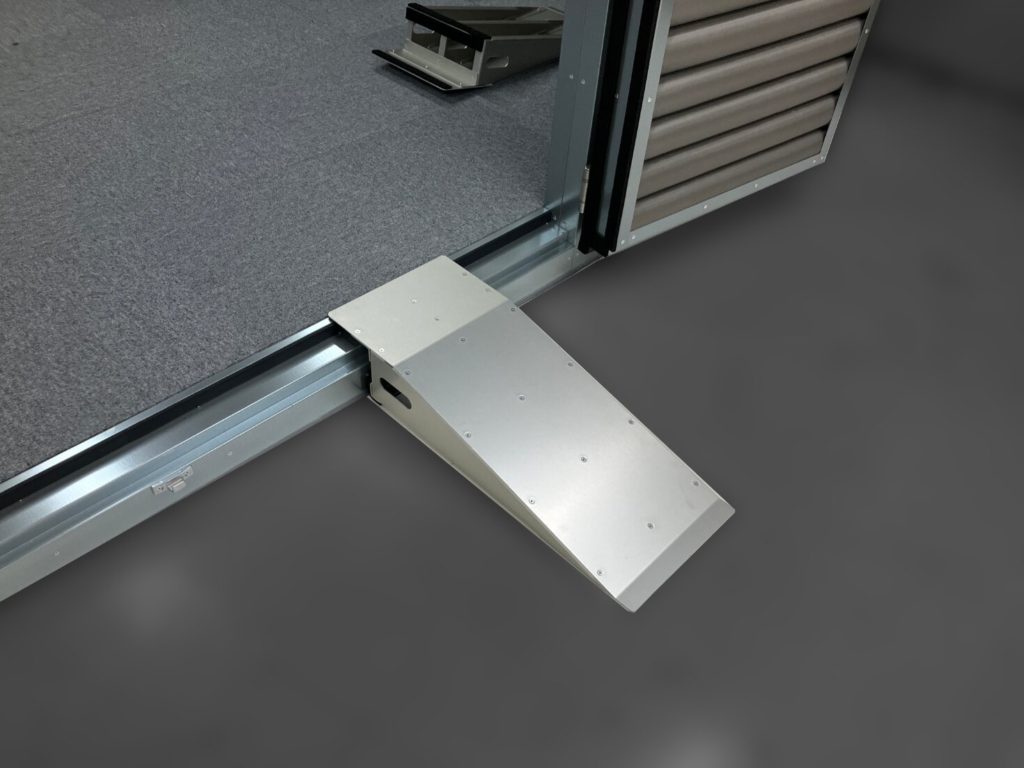

また、出入口にはスロープを設けることで、機材搬送や作業者の出入りにも配慮しました。遮音性能だけでなく、使いやすさや施工性も重視した防音室事例です。

特長

  • 組立式のため、搬入・現地施工に柔軟に対応
  • 床付き構造により独立した防音空間を構成
  • 両開きドアで大きな開口を確保し、搬入出性に配慮
  • 照明・換気・ユーティリティ配管を備えた実用仕様
  • スロープ付きで機材搬送や入退室をしやすい構成

主な仕様

形式組立式防音室 Hタイプ〈床有〉
外形寸法約 W4200 × D3200 × H2500 mm
内部寸法約 W4000 × D3000 × H2200 mm

ドア

  • 両開きドア
  • 外開き・右先
寸法1500 × 1950 mm

FIX窓

開口寸法400 × 400 mm
ガラス寸法420 × 420 t12 / 420 × 420 t10

仕上

天井

外装鋼製遮音パネル
内装広帯域音響制御パイプGSS

壁

外装鋼製遮音パネル素地仕上
内装広帯域音響制御パイプGSS

床

床仕上カーペット貼 t=5 mm
床下地鋼製遮音パネル

設備

コンセント単相100V 2個口 ×2カ所
ユーティリティパイプ2-70・遮音カバー付
LEDライトバー3台
LED点滅ライト1台
ファン1台
給気サイレンサー1台
排気サイレンサー1台
分電盤単相2線式100V 20A
スロープ2台
防振ゴムあり

遮音量保証値

JIS A 1417:2000 に基づく遮音量保証値

周波数 [Hz](63)1252505001k2k4k8k
遮音量 [dB](20)31384246515656
