商品概要

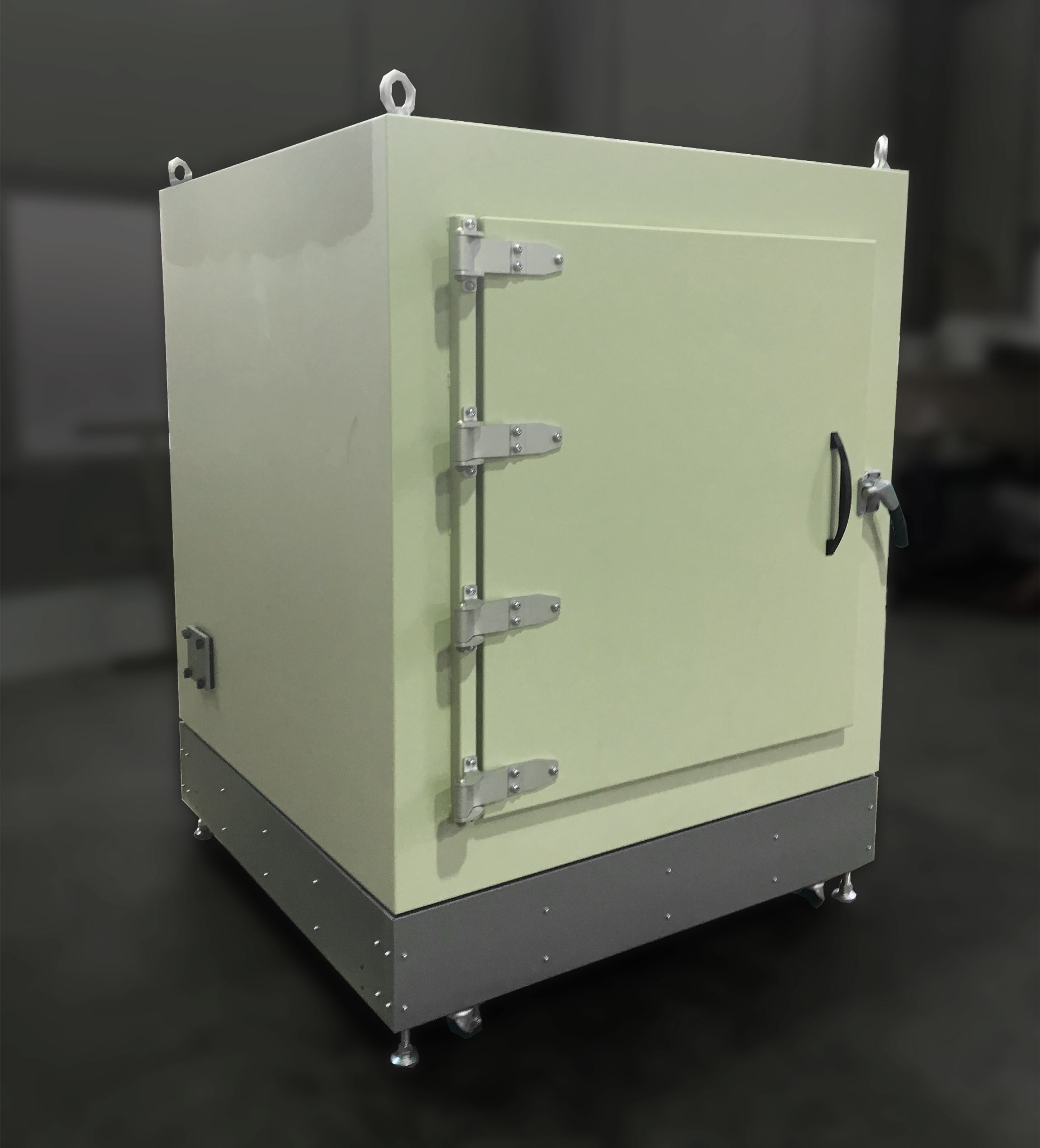

無響箱は、高い遮音量（透過損失）と吸音特性を持つ小型音響箱です。製品騒音測定や異音検査、品質管理、研究開発用に使用されます。
当社の騒音制御技術により、専用複層パネルを開発、過去9年間で300台以上の多種多様な使用目的、スペックに合わせ、提案、設計製作 を行いました。性能保証付きの高い遮音性能は他社の追随を許しません。
| 測定対象 | 通信情報機器・精密機器・電子部品・ナノテク関連製品・環境関連 |
|---|---|
| 測定目的 | 異音検査・研究開発用・製品性能音響測定・振動解析・環境試験・他 |
| 測定機器 | 普通,精密騒音計・FFTアナライザ・振動計・各種音響評価機器・他 |
※ 無響箱はR&D測定用に使用されます。ユーザーの測定方法・仕様に合わせて最適化致します。
納期について
基本納期は発注後30日程度です。
工場稼働状況により前後しますので、御相談下さい。また、無響箱のドアを電動式とする場合やカップリング仕様等オプションがある場合は、基本納期よりも長い製作期間を頂く場合があります。
設置について
当社による据付工事は必要ありません。
運送方法はユニック車による軒下渡し、平車による車上渡しを基本としています。無響箱にはキャスターが装備されていますので、設置場所まで人力で移動が出来ますが、無響箱は重量物のため、搬入経路やエレベーターの耐荷重確認、段差の確認、養生等を含め、当社にて運送、搬入、据付までお請けすることも出来ます。
※ 海外への輸出も可能です。
タイプ・価格
無響箱はTYPE1～4まで規格を御用意しておりますが、基本的には、ユーザーの音響測定物のサイズや測定方法、作業性に合わせて設計します。ドアの開閉方法を駆動方式（電動、空圧、油圧）とする、照明やBNC端子ボックスの追加、マイクロフォンの設置位置を自由配置とする等、様々な実例があります。
| 型式 | 有効（mm） | 外形（mm） | 上代価格 |
|---|---|---|---|
| 無響箱 TYPE-1 | W400 × L450 × H400 | W850 × L850 × H850 | 1,450,000円 |
| 無響箱 TYPE-1.5 | W500 × L550 × H500 | W950 × L950 × H950 | 1,650,000円 |
| 無響箱 TYPE-2 | W600 × L650 × H600 | W1050 × L1050 × H1050 | 1,850,000円 |
| 無響箱 TYPE-2.5 | W700 × L750 × H700 | W1150 × L1150 × H1150 | 2,050,000円 |
| 無響箱 TYPE-3 | W800 × L850 × H800 | W1250 × L1250 × H1250 | 2,250,000円 |
| 無響箱 TYPE-3.5 | W900 × L950 × H900 | W1350 × L1350 × H1350 | 2,450,000円 |
| 無響箱 TYPE-4 | W1000 × L1050 × H1000 | W1450 × L1450 × H1450 | 2,700,000円 |
| フリータイプ（受注生産品） | Free | Free | サイズに比例 |
※ 運送費別途かかります。
※ 規格外の安価な無響箱も製造可能です。
仕様
遮音量（透過損失）／dB
トップクラスの遮音性能を保証します。
無響箱の遮音性能は他社の追随を許しません。設置環境によっては、無響箱内の暗騒音が0㏈に近い環境になります。
当社製無響箱を導入することにより、高度な音響測定空間を実現可能です。
| 遮音量（透過損失）／dB | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Hz | 31.5 | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
| 遮音量 | (24) | (34) | 39 | 43 | 51 | 55 | 63 | 64 | 62 |
| 保証値 | |||||||||
| 実力値 | 29.1 | 46.2 | 44.9 | 44.7 | 61.8 | 64.1 | 71.7 | 75.6 | 80.1 |
| 某社製 | — | 17 | 20 | 27 | 35 | 40 | 45 | — | — |
公表遮音性能について
当社では遮音性能を保証しています。雑音信号発生器・スピーカー・普通騒音計または精密騒音計を使用し、JISA1417:2000に準じた測定（透過損失試験）を実施し、試験成績は「測定結果報告書」として提出します。
その他仕様
- 専用ベース（高さ変更可能）
- 除振パッド×4点支持
- 吸音層：AST吸音材＋背面吸音層
- ダブルシールド遮音ドア：外周吸音式
- ユーティリティパイプ：内径55×2箇所
- 吊りフックM8×4個
- 試料テーブル：スチール製（吸音マット）t4.5
- 密閉ハンドル、操作取手
- ダイカストリーフヒンジ
- アジャスター、キャスター
- アイボルトM20-24
- 密閉用ガスケット
- 焼付塗装：標準色（シルバー）or指定色
※作業内容により、引き出しテーブル・照明・コンセント等が追加可能
※詳細については図面をご請求ください
オプション追加例
形状指定／照明／近接スイッチ／治具取付ブラケット／マグネット密閉（300N）
形状指定／照明／リミットスイッチ／天井パイプクランプ／引き出しテーブル
内装変更／照明／天井メッシュ／マイククランプ・ポール／指定ケーブルパイプ・テーブル
アウタースライド自動扉／形状指定／マイククランプ・ポール
本体カップリング加工(二分割)
無響箱内装変更／遮音窓
| オプション | 摘要 | 参考価格 |
|---|---|---|
| 内装不燃加工 | 規格AST吸音材（難燃材） ↓ グラソニックシルバー（不燃材） |
0円～ |
| マイク用フリークランプ | 吊りボルトを変更 | 0円～ |
| リミットスイッチ | ドア部 | 5,000円～ |
| 各種追加設計費 | オプション追加設計図 | 0円 |
| 配線用貫通孔追加 | 径60.5・89.1・101.6 | 0円～ |
| スライドテーブル | レール式の重量用引き出し | 75,000円～ |
| 回転テーブル | 位置調整可能 | 65,000円～ |
| 照明・スイッチ | 60W・100W | 50,000円～ |
| 測定メッシュ | SUS304製・50ピッチ | 20,000円～ |
| グレーチング | SUS304製・50ピッチ | 20,000円～ |
| コンセント | 100V・2口 | 29,000円～ |
| 現地組立式無響箱 | ＜搬入口が狭い場合など＞本体カップリング加工(二分割) | 400,000円～ |
| 耐荷重分散型床材 | 設置場所耐荷重が無い場合 | 80,000円～ |
| 内部遠隔操作 | 無音シリンダー・リモコン・他 | 別途見積 |
| 温度制御装置 | 内部冷却・換気装置 | 別途見積 |
| 専用遮音窓 | 200×400遮音構造 | 140,000円～ |
| 両開き扉（観音） | 二重密閉構造 | タイプによる |
| 自動扉 | 油圧シリンダー・釦・センサー式 | 別途見積 |
| 吸音性能強化 | 吸音材変更 | 別途見積 |
| 配線貫通孔位置変更 | ‐‐‐‐ | 0円 |
| 専用台高さ変更 | ‐‐‐‐ | 0円 |
| 御指定色焼付塗装 | ‐‐‐‐ | 0円 |
| クリーンルーム対応化 | ‐‐‐‐ | 別途見積 |
| 寸法変更 | ‐‐‐‐ | 別途見積 |
| 残響測定セット | 残響＋無響システム | 別途見積 |
| 音響測定機器 | 騒音計・FFTアナライザー | 別途見積 |
無響箱＋騒音計セット事例
組み合わせ例（計測器はHBK社製）
騒音計の延長ケーブル、マイクロフォンをケーブルポートより挿入
ケーブルポート遮音カバーをボルトにより密閉
無響内にマイクロフォン、被測定物をセット
セッティング完了
無響箱ドアを閉じ計測開始
全体写真
全体写真
全体写真
全体写真
その他
- 基本納期は御注文から30日程度 ※工場稼動状況により前後しますので御相談下さい
- 弊社による据え付け工事は必要ありません 運送は４トンユニック車（クレーン）
- 吸音材は型崩れしません（防炎材） 不燃性吸音材に変更も可能です
- 完成図書（設計図、取扱説明書、透過損失試験データ）付き
- 騒音計や分析器の提案も致します
- 音響測定物に合わせてボックスの形状変更・吸音率の調整も可能です
- 個別の遮音性能試験を実施 遮音量は保証します
- 遮音性能はトップクラスと自負しています 他社と比較して下さい
