某自動車部品系メーカー様向け 自動扉式無響箱を納入しました

自動開閉機構と吸音構造を備えた、小型部品・ユニットの音響測定用無響箱

無響箱

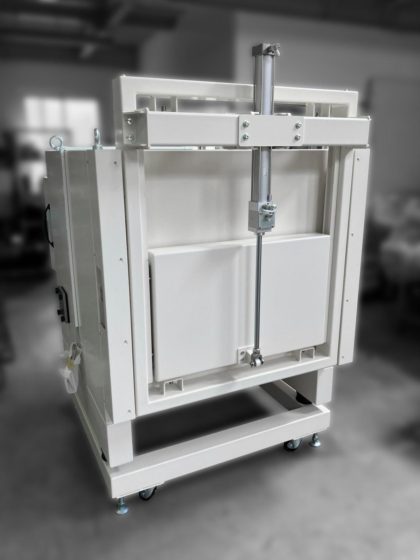

自動扉式無響箱 外観（正面）

ソノーラテクノロジー株式会社は、某自動車部品系メーカー向けに、自動扉式無響箱を設計・製作しました。

本設備は、小型部品やユニット等の音響測定・品質評価を想定した無響箱です。箱体は複層式遮音METAL層とし、内部にはAST吸音材と背面吸音層を組み合わせることで、外部騒音の影響を抑えながら、箱内の反射音を低減する構成としています。

前面には上下開きの自動扉を採用し、プラグ機構とエアシリンダ駆動により、測定物の出し入れ作業を効率化しました。また、内部には試料テーブル、吸音マット、マイク用ムッフ・クランプを備え、測定対象や測定条件に応じたセッティングが行いやすい仕様としています。

さらに、ユーティリティパイプには遮音カバーおよび吸音材を設け、配線・配管を必要とする測定環境にも対応しています。小型測定対象の評価環境において、遮音性、吸音性、作業性をバランス良く確保した納入事例です。

納入概要

納入先某自動車部品系メーカー
納入設備自動扉式無響箱
用途小型部品・ユニット等の音響測定、研究開発、品質評価
外形寸法約 W1,150 × D1,050 × H1,853 mm
測定スペース目安試料テーブル／吸音マット：約 W530 × D500 × t25 mm、A-A断面上の有効高さ目安：約 H390 mm
自動扉開口W700 × H400 mm、上下開き・プラグ機構・エアシリンダ駆動
遮音量保証値45 dB at 500 Hz（JIS A 1417:2000）
概算重量約800 kg

主な仕様

遮音構造複層式遮音METAL層、塗装色 2.5Y9/1（半ツヤ）
吸音構造AST吸音材＋背面吸音層
試料テーブルスチール製 t=4.5、吸音マット付属
搬入・設置搬入用アイボルト 4-M20（脱着式）、重量用アジャスタ、自在キャスタ、専用ベース
防振・支持除振パッド（4点支持）
ユーティリティ2-φ100、遮音カバー・吸音材付
測定治具マイク用ムッフ・クランプ×3台
照明LEDダウンライト 60W相当、端子渡し

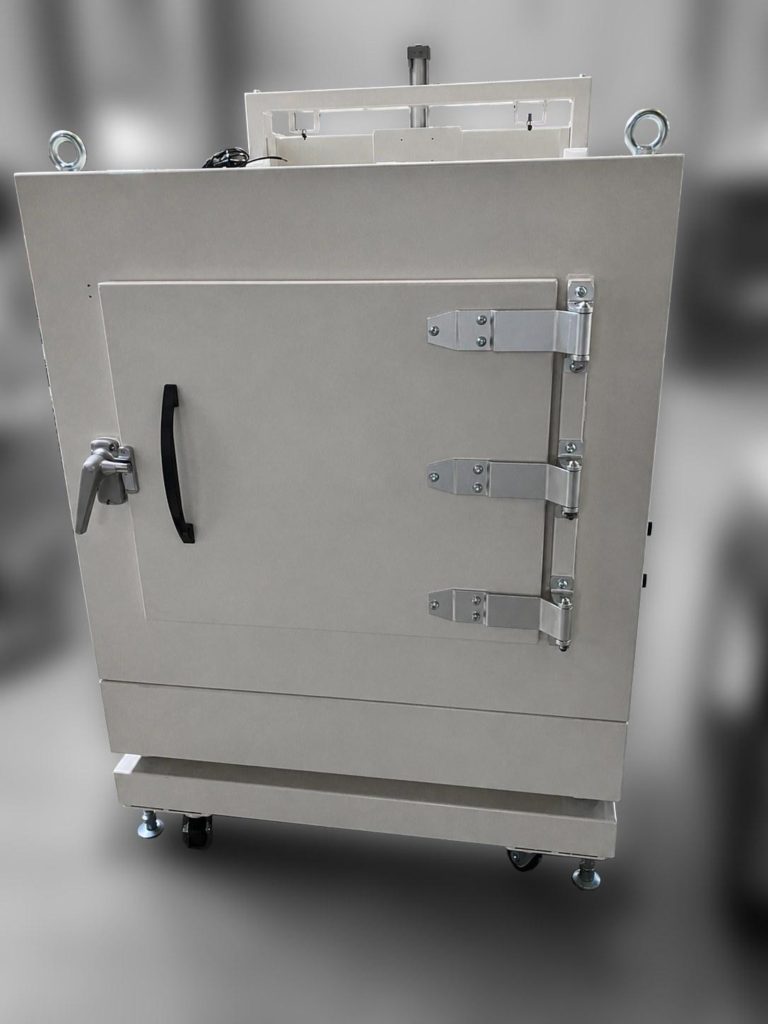

外観（背面）：自動扉駆動部・正面構造
外観（背面）：自動扉駆動部・正面構造

本件のポイント

  • 自動扉により、測定物の出し入れ作業を効率化。
  • 小型部品・ユニットの評価に適した試料テーブルと吸音マットを装備。
  • マイク用クランプを備え、測定条件に合わせたマイク配置に対応。
  • ユーティリティパイプには遮音カバーと内部吸音処理を施し、通線後も暗騒音への影響なし。
  • キャスタ・アジャスタ・専用ベースにより、設置性と運用性を考慮。

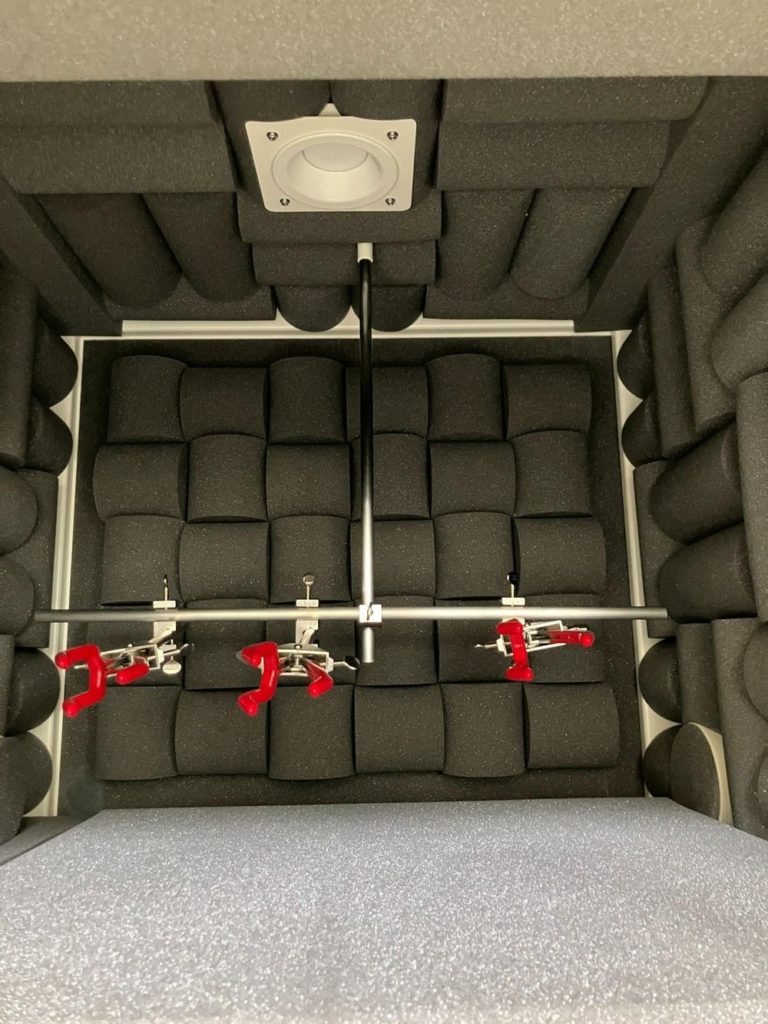

内部：吸音層・マイク用治具
内部：吸音層・マイク用治具

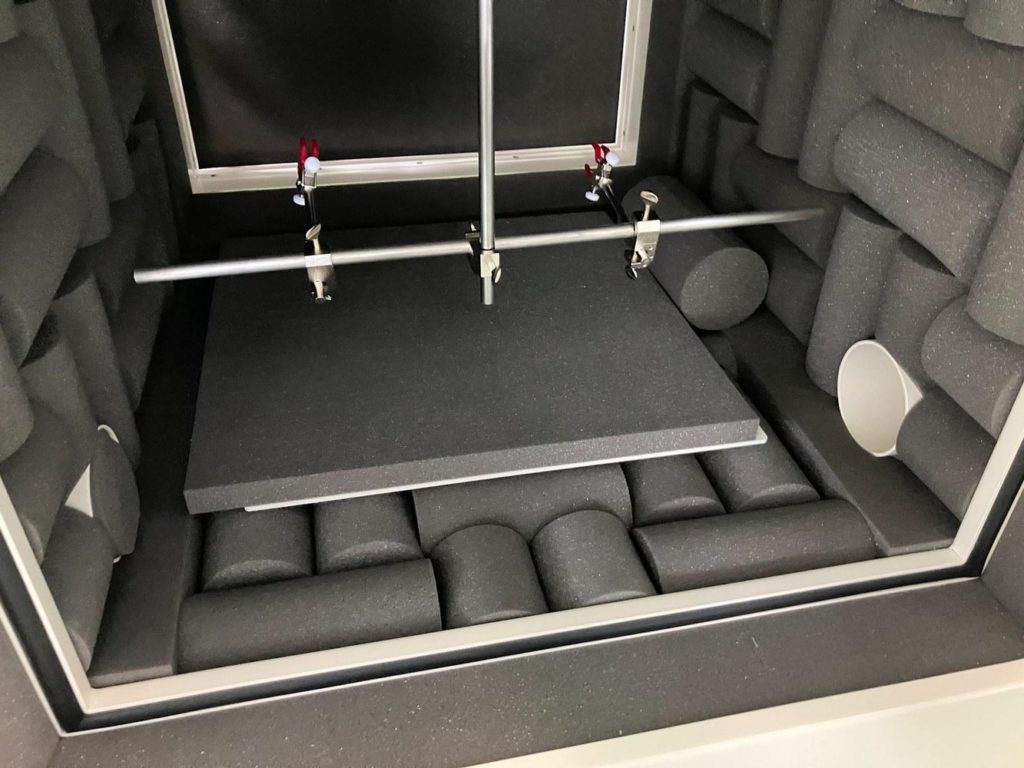

内部：試料テーブル・ユーティリティ部
内部：試料テーブル・ユーティリティ部

遮音性能

本設備では、500 Hzにおいて遮音量45 dBを保証値として設定しています。小型測定対象の評価環境において、外部騒音の影響を抑え、安定した測定を行うための遮音性能を確保しました。

項目周波数遮音量保証値
遮音量保証値（JIS A 1417:2000）500 Hz45 dB
