フタバ産業株式会社様 幸田工場 半無響室改修工事

組立式半無響室

フタバ産業株式会社様 幸田工場において、車両・製品の音響評価を想定した半無響室の更新工事を行いました。大型開口、床ピット、吸音クサビ、鋼製遮音パネルを組み合わせ、車両搬入性と高い遮音性能を両立した測定環境です。

フタバ産業株式会社様 幸田工場に車両対応の半無響室を施工しました

ソノーラテクノロジー株式会社は、フタバ産業株式会社様 幸田工場において、車両・製品の音響評価を想定した半無響室の改修工事を行いました。

本件では、既存施設を活用しながら、車両搬入に対応する大型開口、床ピット、吸音クサビ、鋼製遮音パネル、空調サイレンサ等を組み合わせ、測定環境としての使いやすさと遮音性能の両立を図りました。

施工後の遮音性能確認では、500Hzにおいて実測レベル差74.0dBを確認しており、内部暗騒音もNc-20以下と良好な結果を確認できました。

施工概要

項目 内容
納入先 フタバ産業株式会社様 幸田工場
工事名 半無響室改修工事
設備形式 車両対応 半無響室
主な用途 車両・製品の音響評価、品質評価、研究開発用途
室内有効寸法（目安） 約 W8,000 × D10,800 × H4,000 mm
外形寸法（目安） 約 W9,500 × D12,300 × H4,750 mm
大型開口 電動シャッター／大型吸・遮音扉により車両搬入に対応（有効開口：約 3,000 × H3,000 mm）
主要構成 ソラメタ遮音パネル、吸音クサビ BFW-600、床ピット、ピットカバー、電動開閉床パネル、階段、保護柵 等
空調・換気まわり 空調用大型吹出サイレンサ×2台、空調用大型吸込サイレンサ×2台
確認性能 500Hz 実測レベル差 74dB

本件のポイント

車両搬入に対応した大型開口

車両の出入りを想定し、大型の開口部と防音扉・電動シャッターまわりを計画。室内側は扉直近にピット開口があるため、扉との旋回軌道が重ならない様、吸・遮音一体型の外開き１枚扉を配置し、搬入性、作業性、遮音性、吸音特性の確保を図りました。

測定用途に応じた吸音・遮音構造

壁・天井内装には吸音クサビBFW-600を配置し、外周遮音層にはソラメタ遮音パネルを組み合わせることで、半自由音場の成立と外部騒音の影響抑制を図っています。

床ピットを活用した車両評価環境

床ピット、ピットカバー、電動開閉床パネル、階段、保護柵を組み合わせ、車両評価時の作業性と安全性に配慮しました。

空調・排気まわりの音響対策

空調用吸込サイレンサおよび吹出サイレンサを設け、室内温調と静音性の両立を図りました。

遮音性能実測結果（シャッター閉）

施工後に遮音性能の確認を行った結果、500Hzにおいて外部音91.6dB、内部音17.6dB、レベル差74.0dBを確認しました。

周波数 外部音 内部音 レベル差
63Hz 69.9 23.8 46.1
125Hz 81.2 30.0 51.2
250Hz 85.8 27.6 58.3
500Hz 91.6 17.6 74.0
1kHz 93.5 15.7 77.8
2kHz 94.8 14.1 80.7
4kHz 95.0 14.2 80.8
8kHz 92.7 12.3 80.4
AP 101.1 33.2 67.9

遮音性能実測値（シャッター閉）

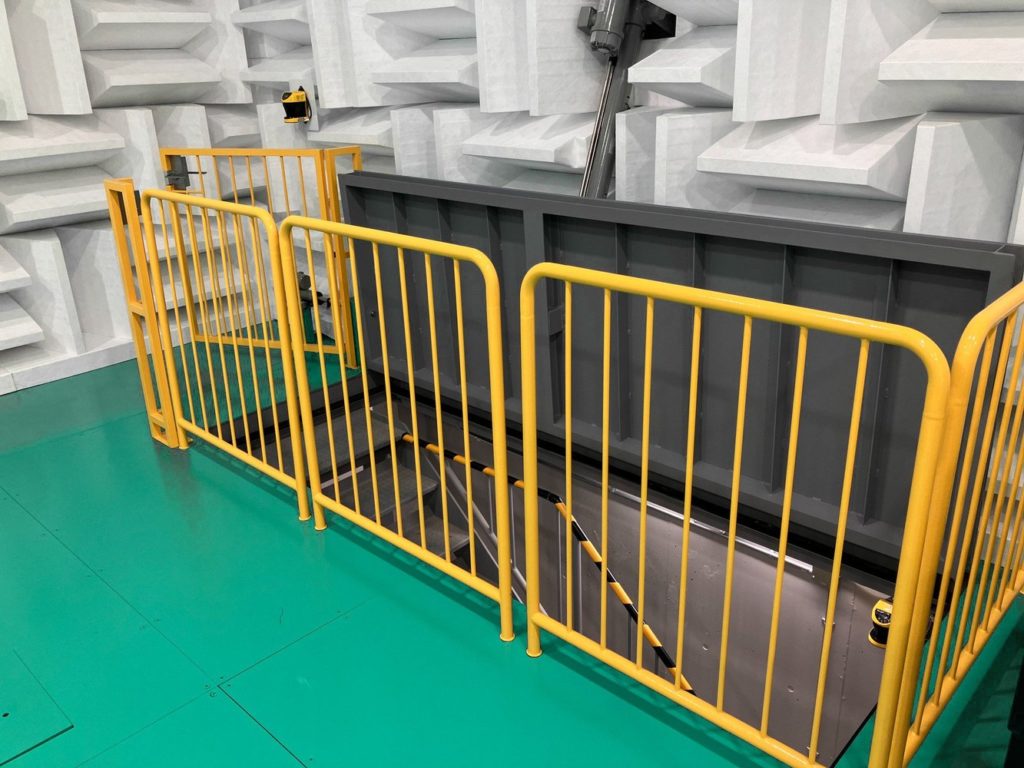

室内ピット部・吸音クサビ・安全柵
室内ピット部・吸音クサビ・安全柵

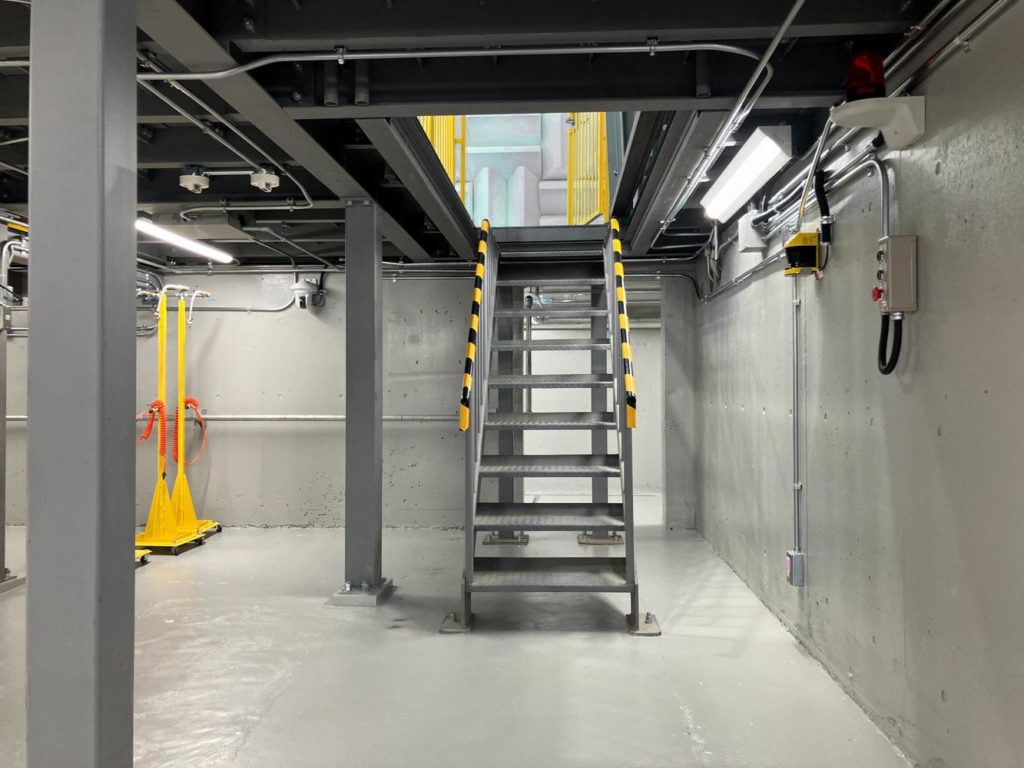

地下ピット部・階段まわり
地下ピット部・階段まわり

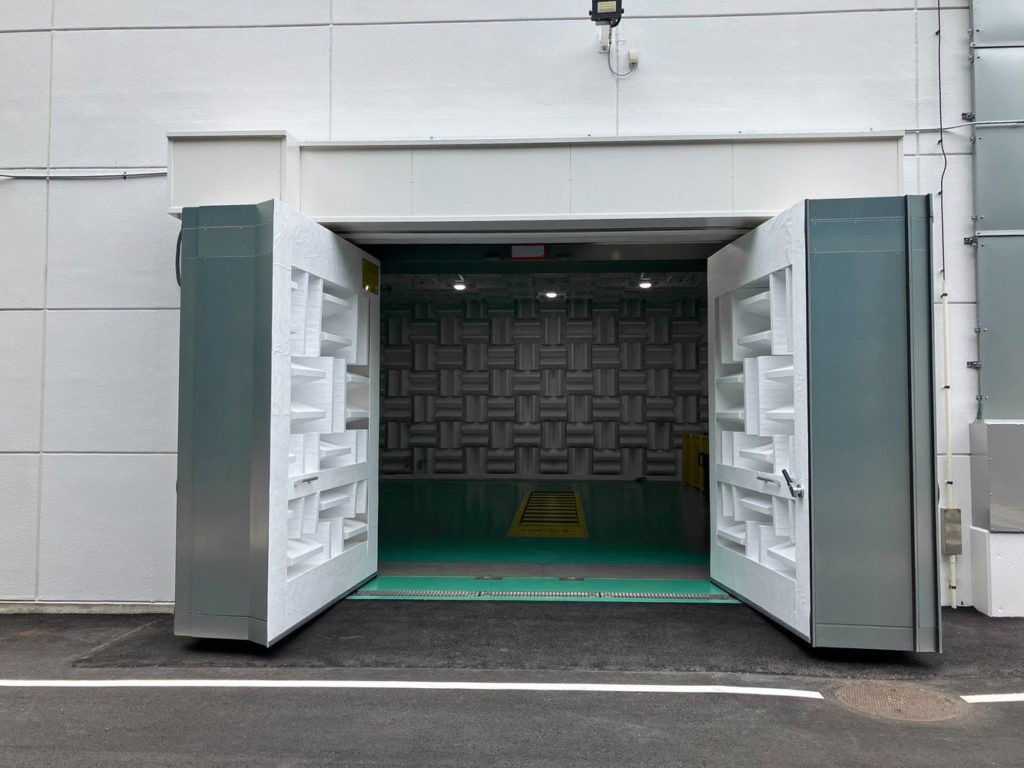

大型開口部・外部側から見た半無響室
大型開口部・外部側から見た半無響室

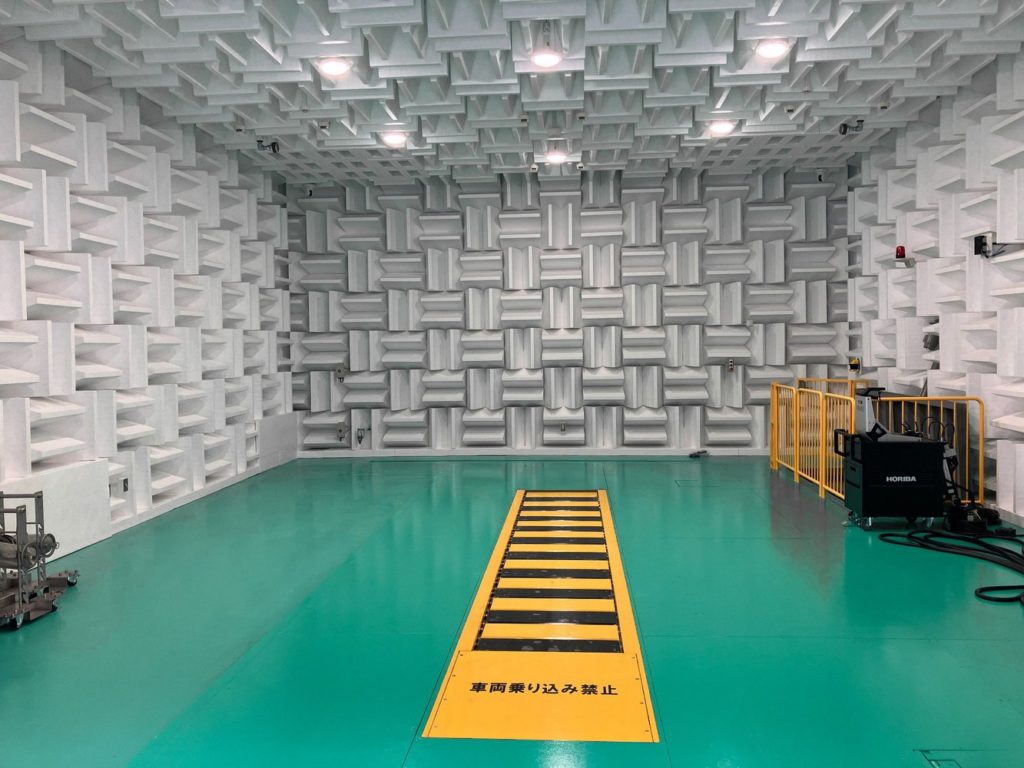

室内全景・車両対応の半無響室
室内全景・車両対応の半無響室

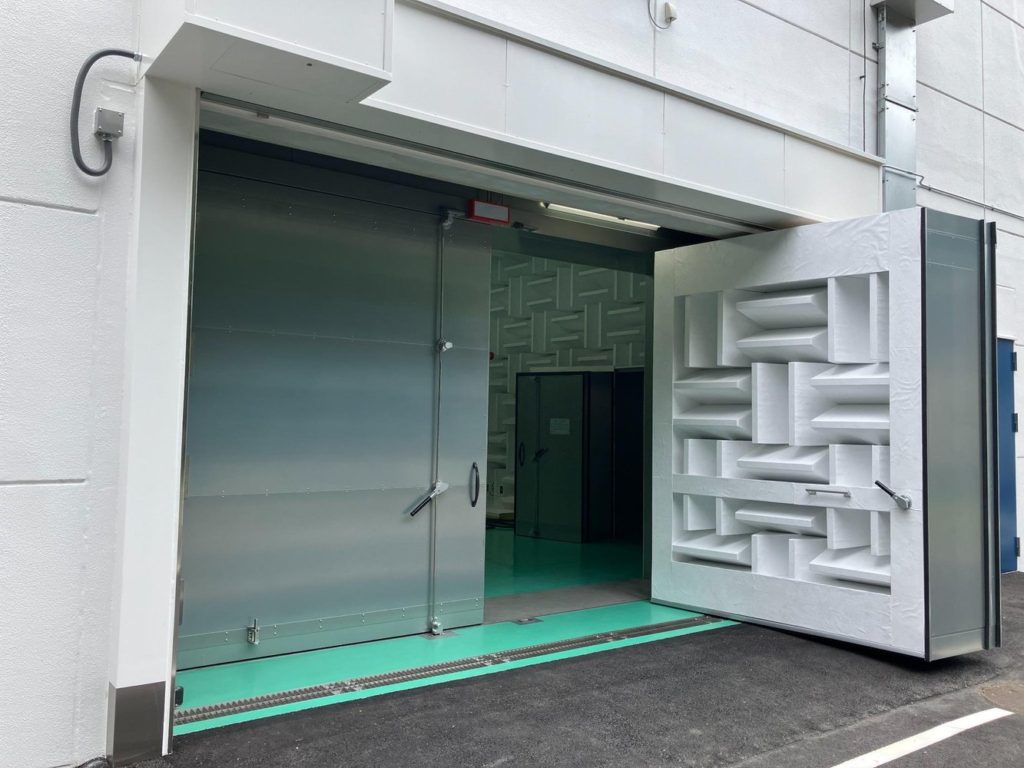

大型防音扉・吸音構造
大型防音扉・吸音構造

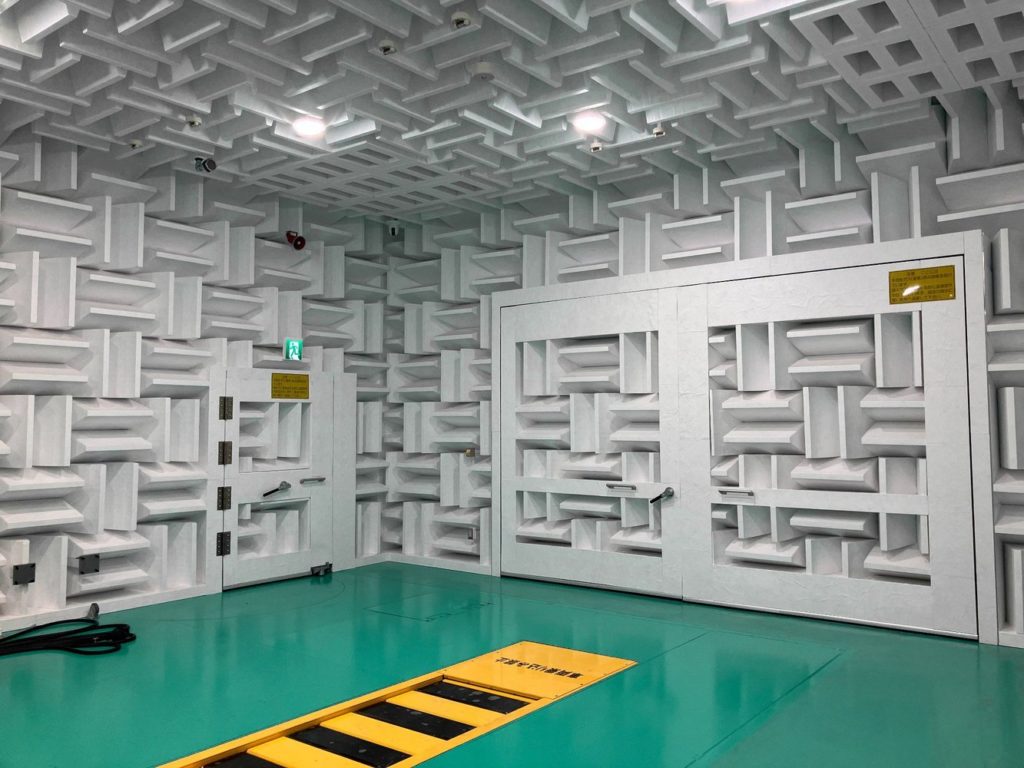

室内防音扉・壁面/天井吸音構造
室内防音扉・壁面/天井吸音構造
