組立式半無響室
概要

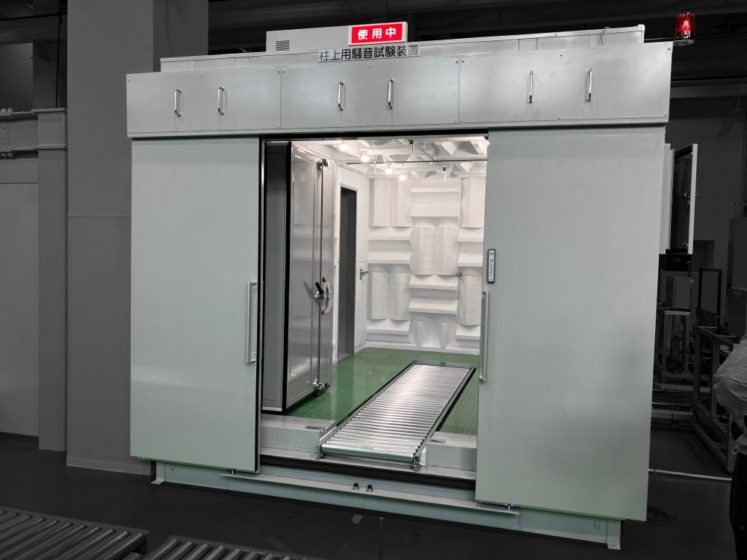

制御機器メーカー向けに、組立式半無響室 Sタイプ を納入しました。
制御機器・ユニット製品の動作音評価や性能確認を目的とした設備で、床面は反射面を確保しつつ、壁・天井に吸音構造を採用した半無響仕様となっています。
外形寸法（図面より）
| 外寸 | W 3000 × D 4200 × H 約 2800 mm （平面図・立面図より） |
|---|
- 天井部に給排気・設備スペースを確保
- 設備搬入を考慮した余裕ある開口設計
内寸（有効空間・参考）
| 有効幅 | 約 2300 mm |
|---|---|
| 有効奥行 | 約 3400 mm |
| 有効高さ | 約 2150 mm |
※壁・天井の吸音構造を考慮した実使用空間
構造・仕上
外装
- 鋼製遮音パネル
- 焼付塗装仕上（グレー系）

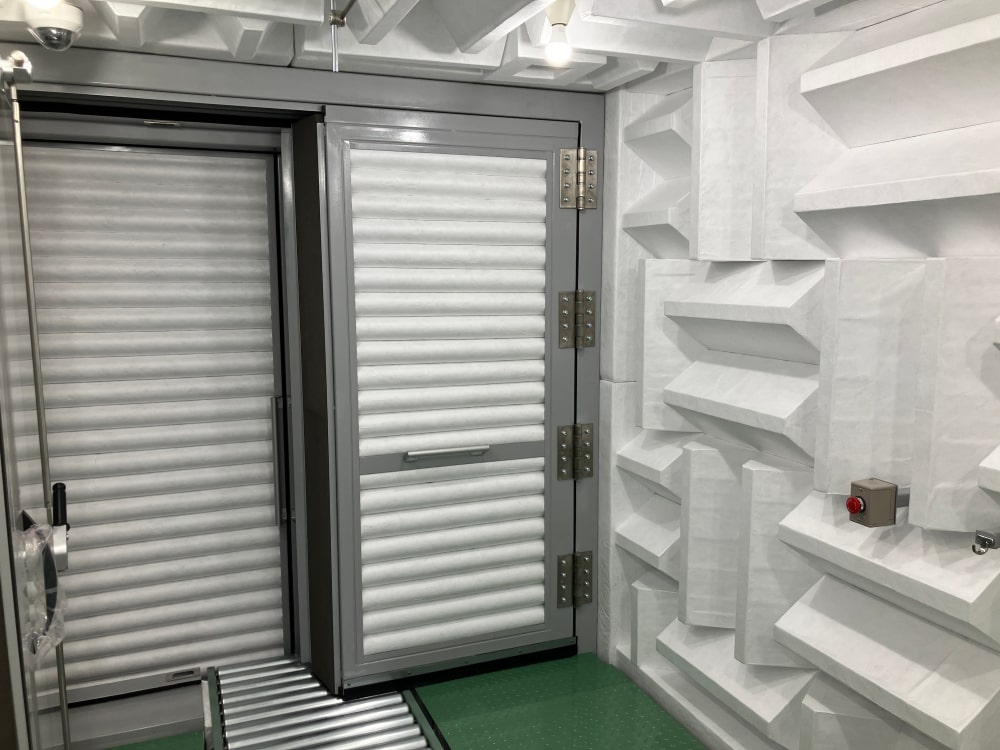

内装
- AS吸音クサビ FW-250（壁・天井）
- 吸音材保護構造を併用
床
- コンクリート直床（床吸音なし）
- 半無響仕様として反射面を確保
建具・開口部
メインドア
| 両開きドア | W 約1400 × H 約1950 mm |
|---|
- ハンドル・ストライク・丁番を備えた高気密構造
その他開口
- 設備用貫通部あり（配線・配管対応）
空調・換気設備
- 天井部に給排気経路を集約
- 吸音構造を組み込んだ換気経路により、室内環境と測定安定性を両立
特長・ポイント
- 制御機器・電子ユニットの動作音評価に適した半無響環境
- 壁・天井に AS吸音クサビを配置し、反射音を低減
- 床反射を活かした実使用環境に近い測定が可能
- 設備搬入・治具設置を考慮したドア・寸法設計
- 制御盤・電源機器との接続を想定したレイアウト
