技術情報

無響箱（AEB）は“箱”ではない。

― 治具・搬送・測定機器を統合した、音響測定のトータルシステムという発想 ―

2025/09/15

はじめに：AEB＝無響箱とは？

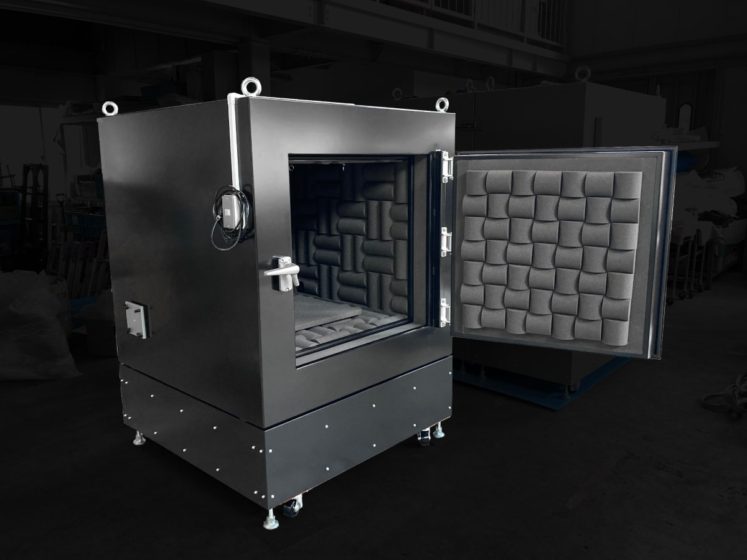

AEB（Anechoic Box）＝無響箱は、小型製品や部品の音響特性を測定するために設計された、自由音場構成をもつ小型音響試験装置です。
一見シンプルな「箱型構造」に見えるこの設備も、私たちは単なる吸音構造物とは考えていません。

AEBは、測定精度の再現性と作業者によらない操作性を両立させる、“音響測定を標準化するシステム”です。

なぜ「箱だけ」では不十分なのか

製造現場や開発現場では、以下のような測定上の課題が発生しがちです。

  • 設置角度やマイク距離で測定結果がばらつく
  • 操作が測定者の経験に依存してしまう
  • 測定設定や解析条件が属人化しやすい
  • 製品ごとに治具が異なり、切り替えに時間がかかる
  • 外部無響室への委託は時間・コストが負担

こうした課題は、「無響空間があること」ではなく、測定そのものがシステム化されていないことに起因します。

ソノーラのAEBシステム構成（例）

ソノーラでは、無響箱を中核とし、音響測定の一連プロセスをパッケージ化した統合測定システムを構築しています。

無響箱本体（AEB）広帯域吸音材により自由音場環境を形成
音響解析機器HBK製マイク、アンプ、FFT解析装置など
設置治具対象物の位置・姿勢を再現可能な専用固定台
搬送機構スライドトレイ式挿入／多治具対応型も可能
ソフトウェアOK/NG自動判定付きGUI操作画面
外部I/O連携PLC・ライン制御との信号接続可能

これにより、「入れる → 測る → 判定」までのプロセスを誰でも同じ精度で繰り返せる環境が整います。

活用例

  • スマートスピーカーの音圧・感度検査
  • 音声UI端末のマイク・スピーカー機能確認
  • MEMSマイクの組込後の特性測定
  • 小型モーターやセンサの騒音評価と合否判定
  • 多品種製品の切替式検査フローへの統合

まとめ：無響箱は“構造”ではなく“仕組み”

無響箱（AEB）を“測定空間”とだけ捉えるのではなく、音響品質管理を標準化・省力化するための運用システムと考えることが重要です。
設計、検査、製造の現場で求められるのは、誰が操作しても同じ結果が得られる仕組みです。
AEBは“箱”ではなく、“信頼性を支える道具”として活躍します。
