ウイングドア式防音ボックスとは｜跳ね上げ扉の利点と遮音設計のポイント

はじめに｜防音ボックスの使いやすさは「扉」で決まる

モーターやポンプ、ギアユニットなどの騒音試験・検査に使う防音ボックスは、試験のたびに測定対象を出し入れします。1日に何十回も開け閉めする現場では、扉の開け方ひとつで作業時間も作業者の負担も大きく変わります。

一方で、防音ボックスの遮音性能をもっとも左右するのも扉です。開けやすくするほど隙間ができやすく、閉めたときの密閉が甘くなるからです。

本記事では、当社がポンプメーカーなどに納入してきた「ウイングドア式（跳ね上げ式）防音ボックス」を例に、跳ね上げ扉の利点と、作業性と遮音性を両立させるための設計のポイントを解説します。

1. ウイングドア式防音ボックスとは

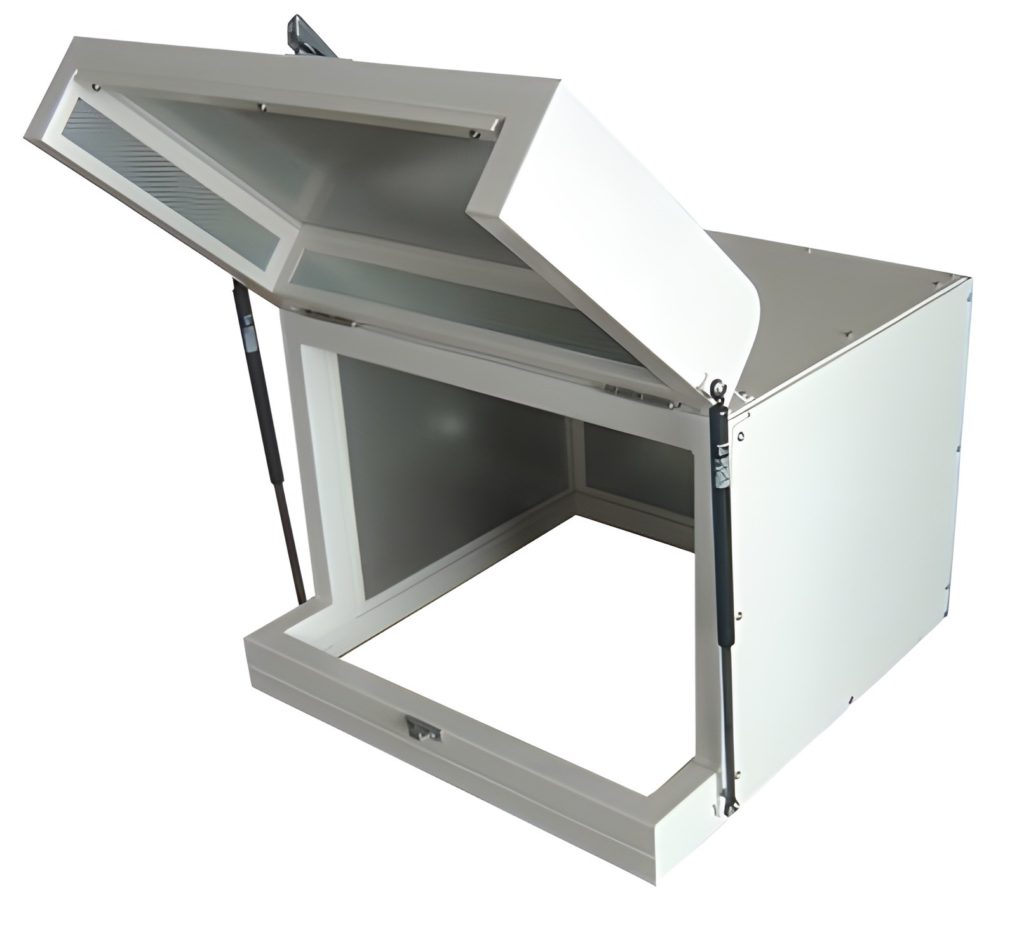

ウイングドア式は、天面から前面にかけての扉が、奥側のヒンジを支点に上へ跳ね上がる構造です。扉を開くと、ボックスの上と前の2方向が同時に大きく開きます。

2. 跳ね上げ式を選ぶ理由

防音ボックスの扉には、主に開き戸、スライド扉、跳ね上げ扉（ウイングドア）の3つの方式があります。それぞれ向いている使い方が異なります。

方式	開口の向き	扉のために必要な空間	向いている使い方	注意点
開き戸	前面のみ	ボックスの前に扉が回る範囲	前から手で出し入れする一般的な試験	扉の前に作業者が立てない範囲ができる
スライド扉	前面または側面	扉を逃がす横方向の空間	大型の対象物、台車やコンベヤでの搬入	扉の走行部と気密の両立に工夫が必要
跳ね上げ扉（ウイングドア）	天面と前面の2方向	ボックスの上方の空間	上からの吊り込み、手作業での頻繁な出し入れ、配線の付け替え	天井や上部設備との干渉、開閉時の挟まれ

跳ね上げ式の一番の利点は、開口が上と前の2方向に広がることです。小型の対象物なら作業者が正面から手を入れて置けますし、重い対象物はホイストなどで上から吊り込めます。開いた扉が作業者の前に張り出さないため、ボックスの前に立ったまま作業を続けられる点も、検査工程では効いてきます。

反対に、扉が上に開くぶん、設置場所の天井高さや、上部を通るダクト・照明との干渉は事前に確認が必要です。

3. 扉を軽く、安全に開閉させる仕組み

防音ボックスの扉は、遮音のために鋼板などの重い材料で作ります。そのため、扉の重さをどう支えるかが使い勝手を大きく左右します。開閉の方式は、大きく手動と自動に分かれます。

方式	主な部品	特徴	設計時に確認すること
手動	ガスダンパー（ガススプリング）、トルクヒンジ	ガスダンパーが扉の重さを打ち消し、小さな力で開閉できる。トルクヒンジは任意の角度で扉を止められる	扉の重さと重心位置に合った反力の選定、温度変化や経年による反力の変化、定期点検
自動	電動アクチュエーター、エアシリンダー	ボタン操作や設備からの信号で開閉でき、量産ラインの検査工程に組み込める	挟まれ防止などの安全機能、エア駆動の場合は圧縮空気の供給と、排気音や電磁弁の作動音が測定に入らない配置

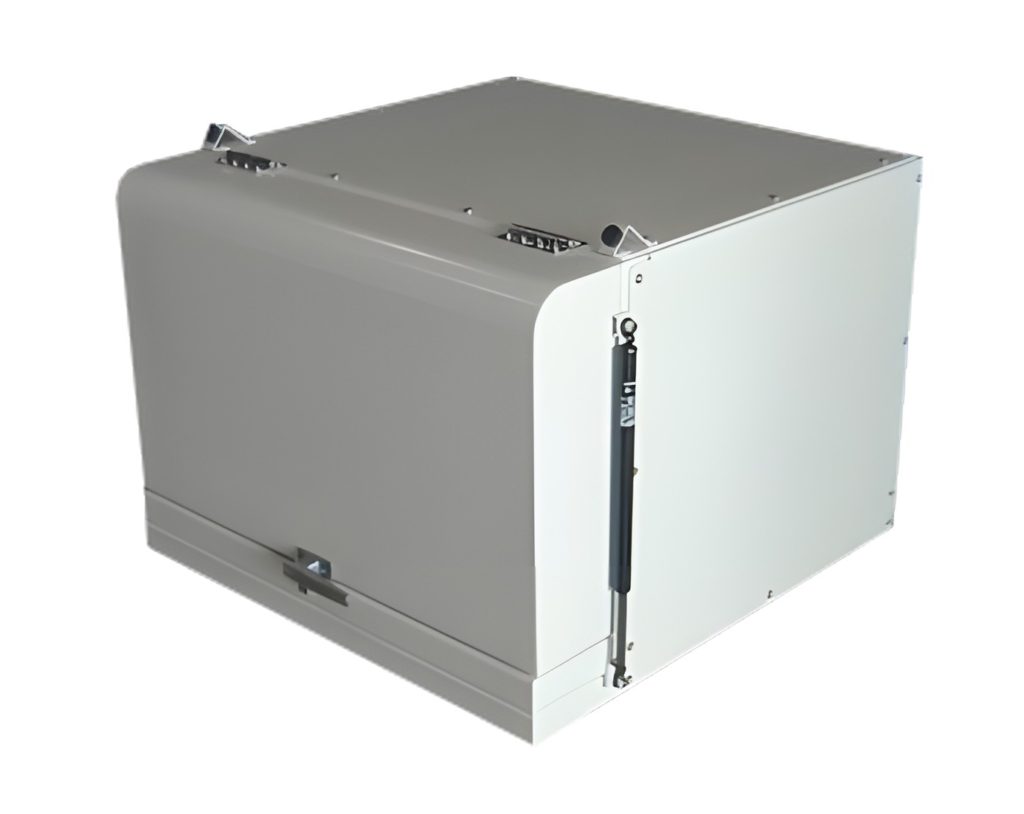

ガスダンパーは扉を押し上げる向きに力をかけ続けているため、閉じた状態でも扉がわずかに浮くことがあります。そのままでは扉とボックス本体の間に隙間が残るので、ラッチやクランプで扉を締め付け、パッキンを均一に押しつぶして閉じる構造にします。この「閉じたときの締め付け」が、次に説明する遮音性能に直結します。

4. 遮音性能は「扉の閉まり方」で決まる

防音ボックスの遮音性能は、壁の材料だけでは決まりません。扉まわりにわずかな隙間があると、そこから音が漏れ、ボックス全体の性能が隙間で頭打ちになります。

この影響は、面積ごとの音の透過率を平均する簡単な計算で確かめられます。壁の音響透過損失をTL_w［dB］、表面積全体に対する隙間の面積の割合をrとし、隙間では音がすべて通り抜ける（透過率1）と仮定すると、全体の透過損失は次の式（目安）で表せます。

壁の透過損失	隙間の割合 1％	0.1％	0.01％
30 dB	19.6 dB	27.0 dB	29.6 dB
40 dB	20.0 dB	29.6 dB	37.0 dB
50 dB	20.0 dB	30.0 dB	39.6 dB

たとえば一辺0.6 mの立方体のボックス（表面積2.16 m²）で、長さ3 mの扉の合わせ目に幅0.5 mmの隙間が残ると、隙間の割合は約0.07％です。壁の透過損失が50 dBあっても、全体では約31.5 dBまで下がります。壁を厚く重くしても、隙間を塞がなければ性能は上がりません。

実際の隙間からの音の漏れ方は、隙間の形状や周波数によって変わるため、上の値はあくまで傾向をつかむための簡略計算です。それでも、扉の密閉が性能を支配するという結論は変わりません。ケーブルの貫通部でも同じことが起こります（「遮音壁の貫通処理」も参照）。

ウイングドアで隙間をつくらないための設計

パッキンを扉の全周に連続させる	天面と前面の折れ目や角で途切れると、そこが隙間になります。
締め付けを均一にする	ヒンジ側とラッチ側で押し付け力が偏らないよう、ラッチやクランプの位置と数を決めます。
扉と本体の剛性を確保する	扉がたわむと、パッキンの押しつぶし量が場所によって変わります。

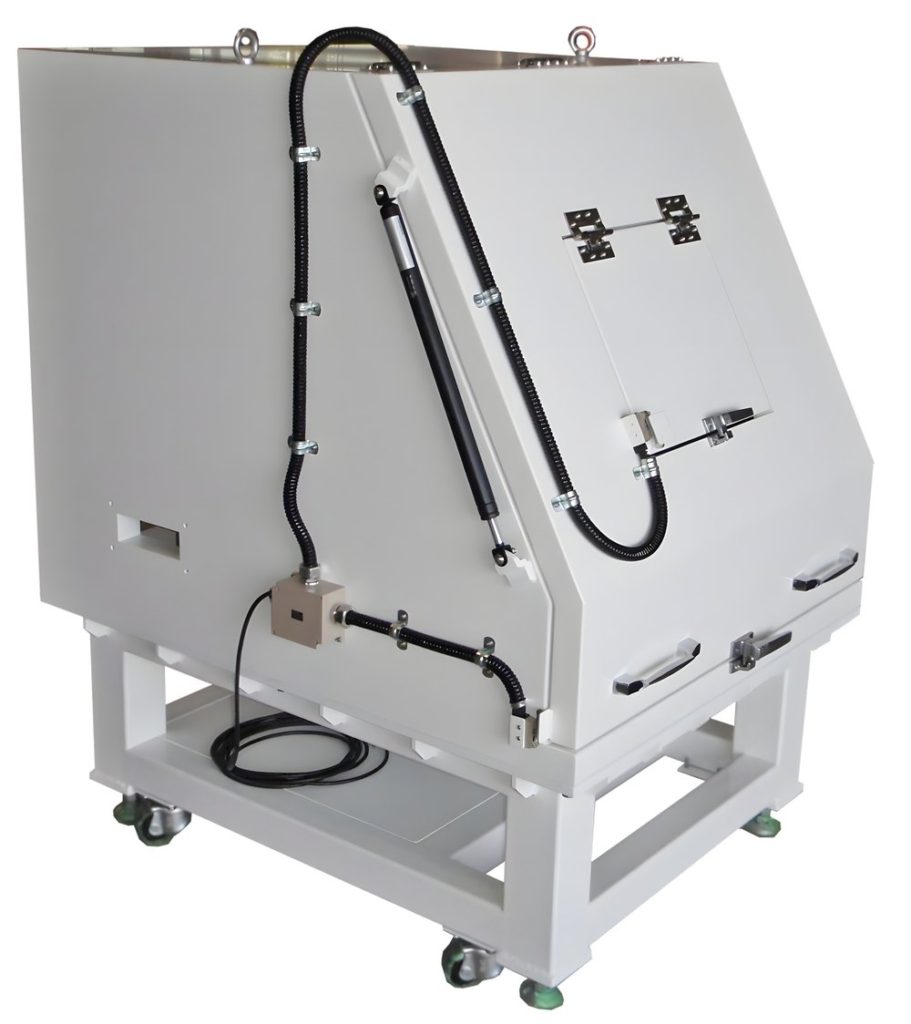

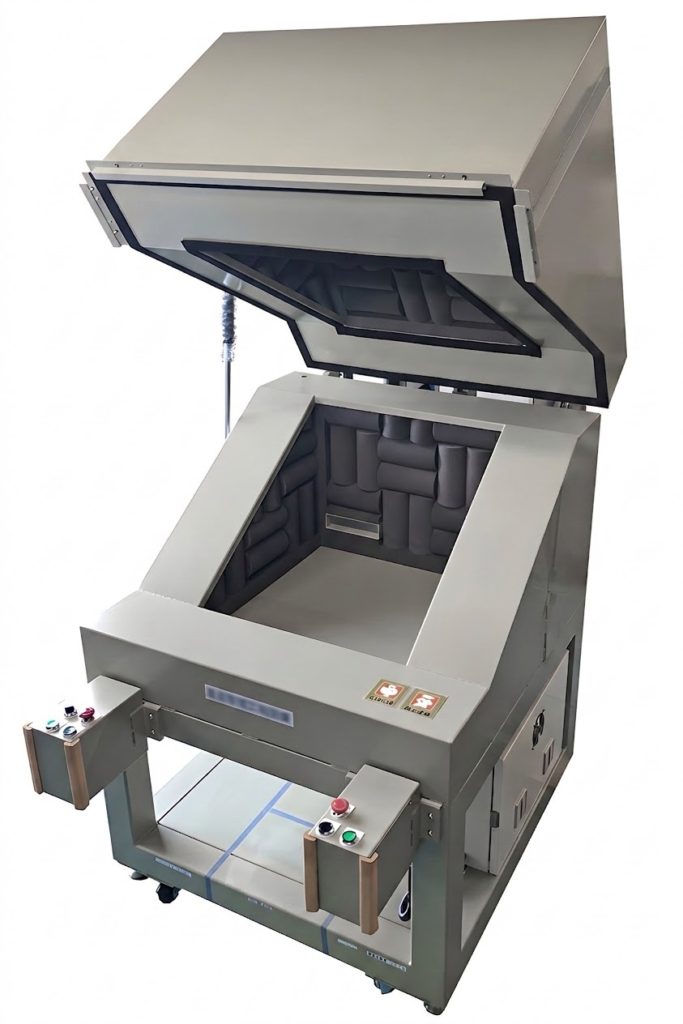

内面を吸音する	ボックスの中で音が反射を繰り返すと内部の音が大きくなり、外へ漏れる音も増えます。写真2の孔あき板や写真3の吸音体は、この反射を抑える役割を持っています。

5. 自動開閉では安全設計が欠かせない

扉を自動で開閉する場合、もっとも注意すべきは挟まれです。重い扉が閉じる途中に手や対象物が入ると、大きな事故につながります。機械の安全設計は、リスクアセスメントの手順を定めたISO 12100（JIS B 9700）を基本に、危険源を洗い出して対策を決めていきます。

代表的な対策には、すぐに機械を止めるための非常停止（ISO 13850）、両手でボタンを押している間だけ動かす両手操作制御（ISO 13851）、扉の閉じ際に人や物を検知するセンサーなどがあります。どの対策を組み合わせるかは、扉の重さや速度、作業者の位置、生産ラインとの連動の有無によって変わります。

6. ウイングドア式防音ボックスの主な用途

• ポンプ、モーター、ファン、ギアユニットなどの騒音・異音の検査
• 製品開発での騒音測定や、対策前後の比較試験
• 量産ラインでの全数検査（自動開閉と組み合わせる例）
• 騒音の大きい機器を作業場から隔離する防音カバーとしての利用

量産ラインで搬入から測定・判定までを自動化した例は、「自動扉式無響箱の納入事例」で紹介しています。

7. 導入前に確認しておきたい項目

• 測定対象の寸法と重さ、出し入れの方法（手作業、ホイスト、ロボット、コンベヤ）
• 1日あたりの開閉回数と、1回の試験時間
• 必要な遮音量（何dB下げたいか）と、対象となる周波数帯域
• 内部を無響に近づける必要があるか（測定用途か、遮音用途か）
• 電源、信号線、配管、エアチューブなどを通す位置と本数
• 発熱する機器を入れる場合の換気や冷却
• 設置場所の天井高さ、上部の設備との干渉、床の耐荷重

ソノーラテクノロジーでは、こうした条件をうかがったうえで、扉の開き方、開閉機構、遮音・吸音仕様を個別に設計しています。既製品の寸法では収まらない場合や、「こういう開き方はできないか」といったご相談もお寄せください。

8. よくある質問

Q. 跳ね上げ扉は重くて開けにくくありませんか？

ガスダンパーで扉の重さを打ち消すため、手動でも小さな力で開閉できます。扉の重さや重心に合わせて反力を選ぶことが大切です。開閉回数が多い場合や、扉が大きく重い場合は自動開閉も選べます。

Q. 開閉しやすい構造にすると、遮音性能は下がりませんか？

開閉のしやすさそのものではなく、閉じたときの密閉が性能を決めます。パッキンを全周に連続させ、ラッチやクランプで均一に締め付ければ、跳ね上げ式でも必要な遮音性能を確保できます。

Q. 既存の防音ボックスをウイングドア式に変更できますか？

本体の構造や寸法によって対応できる範囲が変わります。現在お使いのボックスの図面や写真をもとに、改造か新規製作かを含めてご提案します。

まとめ｜開けやすさと閉まりの良さを両立させる

ウイングドア式防音ボックスは、上と前の2方向に大きく開くため、頻繁な出し入れや上からの吊り込みに向いています。ガスダンパーやトルクヒンジ、電動・エア駆動を使えば、重い扉でも楽に開閉できます。

ただし、防音ボックスとしての性能を決めるのは、扉を閉じたときの密閉です。パッキンの連続性と均一な締め付け、内面の吸音までを含めて設計することで、作業性と遮音性を両立できます。

関連製品・納入実績

• 小型防音ボックス（製品紹介）
• ウイングドア式防音ボックス（納入実績）
• 防音ボックス（カスタマイズ仕様）
• 自動扉式無響箱（納入実績）
• 【工場・機械の騒音対策】防音の種類や施工方法の事例まとめ

参考文献

• ISO 15667:2000, Acoustics – Guidelines for noise control by enclosures and cabins.
• ISO 11546-1:1995, Acoustics – Determination of sound insulation performances of enclosures – Part 1: Measurements under laboratory conditions (for declaration purposes).
• ISO 11546-2:1995, Acoustics – Determination of sound insulation performances of enclosures – Part 2: Measurements in situ (for acceptance and verification purposes).
• ISO 12100:2010, Safety of machinery – General principles for design – Risk assessment and risk reduction（JIS B 9700）.
• ISO 13850:2015, Safety of machinery – Emergency stop function – Principles for design.
• ISO 13851:2019, Safety of machinery – Two-hand control devices – Principles for design and selection.
• D. A. Bies, C. H. Hansen, C. Q. Howard, Engineering Noise Control, 5th ed., CRC Press, 2017.
